Portes

Porte à enroulement rapide

3D

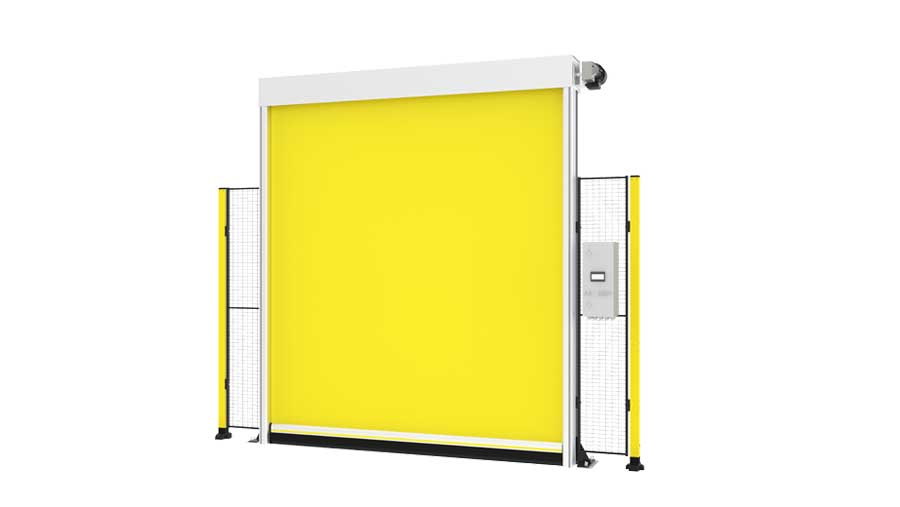

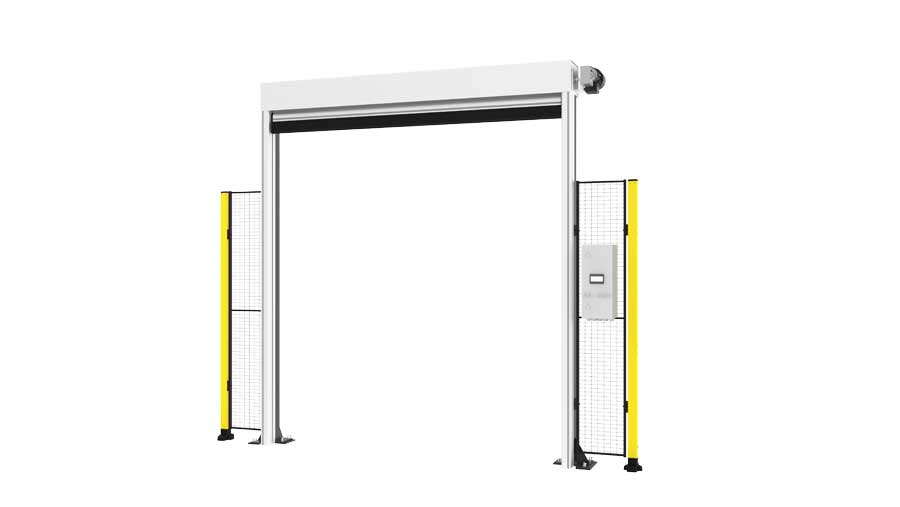

La conception des portes à enroulement rapide est unique. Le rouleau supérieur de la porte est situé à l’arrière de cette dernière. Les pièces mobiles sont ainsi placées à l’intérieur de la cellule, hors de portée de l’opérateur, offrant une sécurité maximale. En outre, ce concept permet un accès...

Obtenez votre devis maintenant

Modèles

CAO Article Hauteur (mm) Largeur (mm) Description
S-0145-230150L / S-0145-230150R 2300 1500 High speed roll door (Rollback, motor L /motor R) CH=2300 mm, CW=1500 mm
S-0145-230200L / S-0145-230200R 2300 2000 High speed roll door (Rollback, motor L /motor R), CH=2300 mm, CW=2000 mm
S-0145-230250L / S-0145-230250R 2300 2500 High speed roll door (Rollback, motor L/motor R), CH=2300 mm, CW=2500 mm
S-0145-250150L / S-0145-250150R 2500 1500 High speed roll door (Rollback, motor L/motor R), CH=2500 mm, CW=1500 mm
S-0145-250200L / S-0145-250200R 2500 2000 High speed roll door (Rollback, motor L/motor R), CH=2500 mm, CW=2000 mm
S-0145-250250L / S-0145-250250R 2500 2500 High speed roll door (Rollback, motor L/motor R), CH=2500 mm, CW=2500 mm

Téléchargements

X-Guard Porte à enroulement rapide

Informations produits

X-Guard Porte à enroulement rapide

Manuel

Caractéristiques techniques

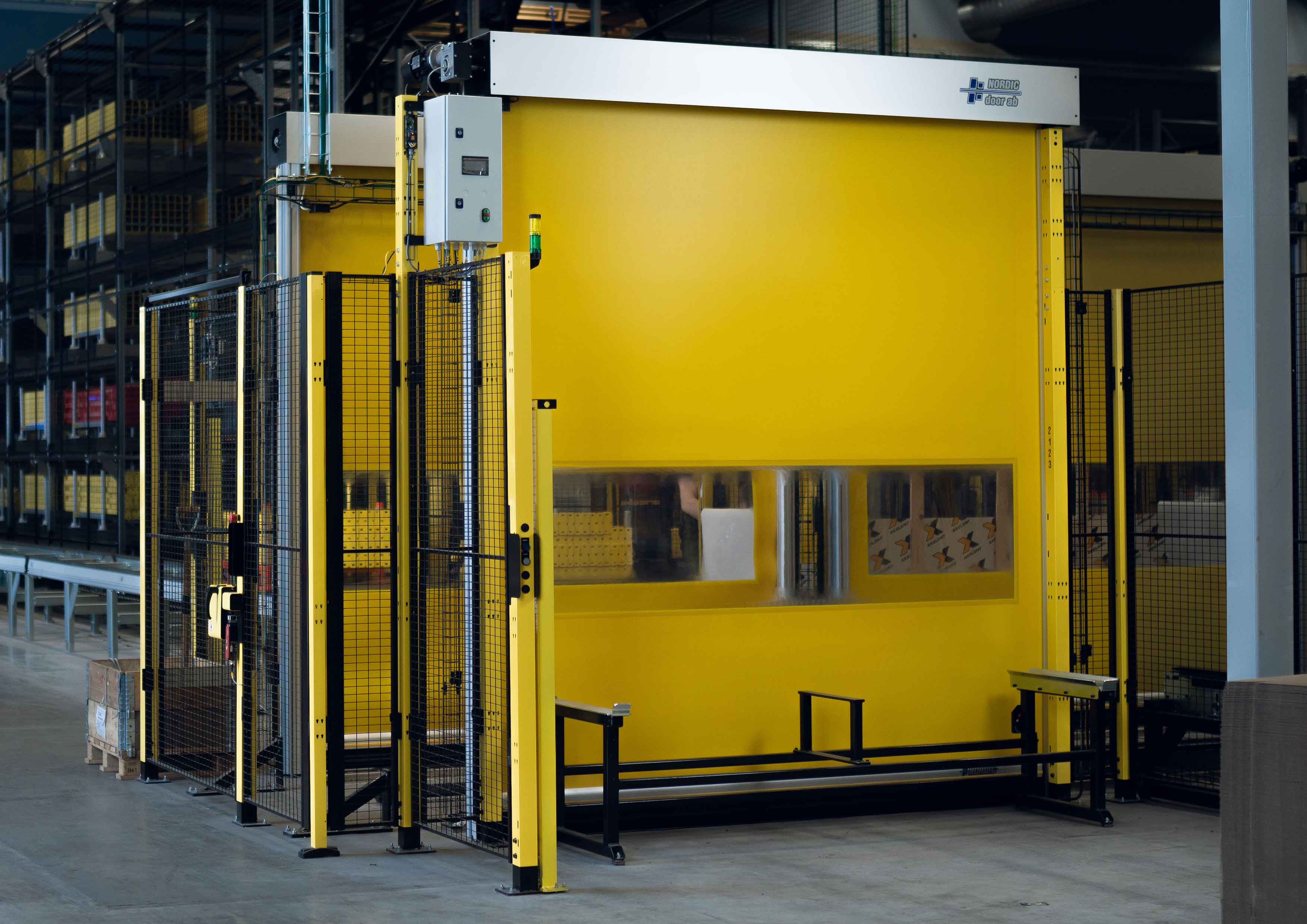

La conception des portes à enroulement rapide est unique. Le rouleau supérieur de la porte est situé à l’arrière de cette dernière. Les pièces mobiles sont ainsi
placées à l’intérieur de la cellule, hors de portée de l’opérateur, offrant une sécurité maximale. En outre, ce concept permet un accès facilité à un chariot élévateur comme par exemple se rapprocher et pénétrer plus profondément dans une cellule pour le changement d’outils.
La porte à enroulement rapide Axelent  a une longue durée de vie et de faibles coûts d’exploitation. En d’autres termes, il s’agit d’un investissement à long terme et rentable.
Cette porte peut être personnalisée selon vos besoins.
  • Compacte, cette porte peut être placée au plus proche de vos espaces de travail.
  • Dans les cadres, des interrupteurs sans contact sont montés pour surveiller la position de la porte et empêcher le redémarrage si la porte n’est pas fermée.
  • Fonctionnement rapide et silencieux avec une vitesse d’ouverture allant jusqu’à 2,5 m/s. Le système mécanique est conçu pour permettre jusqu’à 6 cycles d’ouverture par minute, sans surchauffe du moteur.
  • Le tablier et le bas de la porte ne peuvent pas bouger. Ils restent parfaitement dans les gorges des montants.
  • Toile antistatique tissée avec fibres de carbone, sans soudure ni couture, est la plus épaisse et la plus résistante du marché avec une densité de 2,5 kg/m2 en standard.
  • Commande flexible, peut être programmée pour tous les types de fonctions opérationnelles.
  • La porte est préparée avec une commande à distance avec des connexions pour des signaux d’ouverture/fermeture provenant d’un équipement externe comme des boutons poussoirs ou un système de commande supérieur.
  • La porte a une conception robuste, un panneau de porte épais et seulement quelques pièces d’usure. Il n’est donc pas nécessaire de remplacer la porte entière, même après une longue période de fonctionnement.
  • Principe de résistance à la pression réalisé par un système breveté de renforts sur les 2 extrémités du tablier.

  • Mounting posts (included) Y
    Yardstick opening width (included) Y
    Motor cover N
    Motor direction Backward Standard
      Forward OK
      Upward OK
      Downward Not OK An intervention may be required
    Motor cable (connected) L=  3 m
    Door stop position over the floor 0 mm

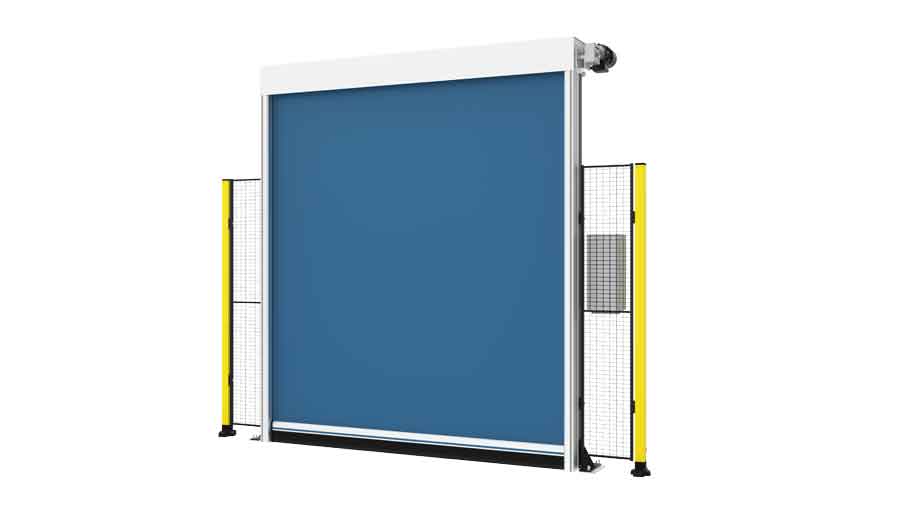

    Color door panel Y (Blue RAL 5007)  Antistatic-proof with insulated carbon fiber wires
    Vision panel (option) N
    Vision area height N
    Vision area width N
    Control cabinet Y 1x230V (WxHxD) 250x600x200mm
    Main circuit breaker  N
    Display on control cabinet Y Outside door
    Language on display, specify   Swe.
        Eng.
        Ger.
        Fre.
    Safety photocell curtain in the frames.
    Cables marked-up but not connected
    Y
    Clampguard N
    Non contact switch in frame motorside
    "Door open/door closed"
    Allen Bradley Sensaguard 440N-Z21SS2A
    Y
    Communication module N
    Crank fo manual opening (included)  Y
    Declaration of conformity
    (Issued by the manufacturer)
    According to Annex II B, Machine directive 2006/42/EG
